3次元ノズル

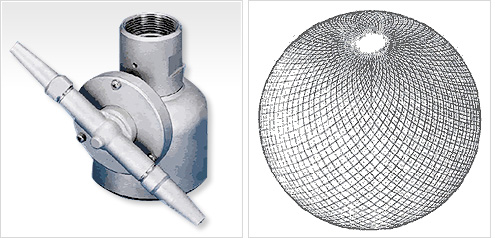

ハイジェット
高圧洗浄機ハイジェットシリーズは、混合槽、高分子樹脂、重合槽、反応釜、貯槽、缶類等の内部を自動的に完全洗浄する三次元ノズルです。
特長
- ハイジェット槽内挿入部には、オイル（潤滑油）を使用していませんので、漏油がなく、安心してご利用いただけます。
- 軽量化、小型化に成功しましたので、狭い口径より出入り可能となり、作業性が飛躍的に増加しました。
- 主材料にステンレス及び高分子樹脂を使用していますので、洗剤の使用範囲が拡大されました。
- 高所及び狭い場所での作業向きに、多様な昇降装置を取り揃えています。

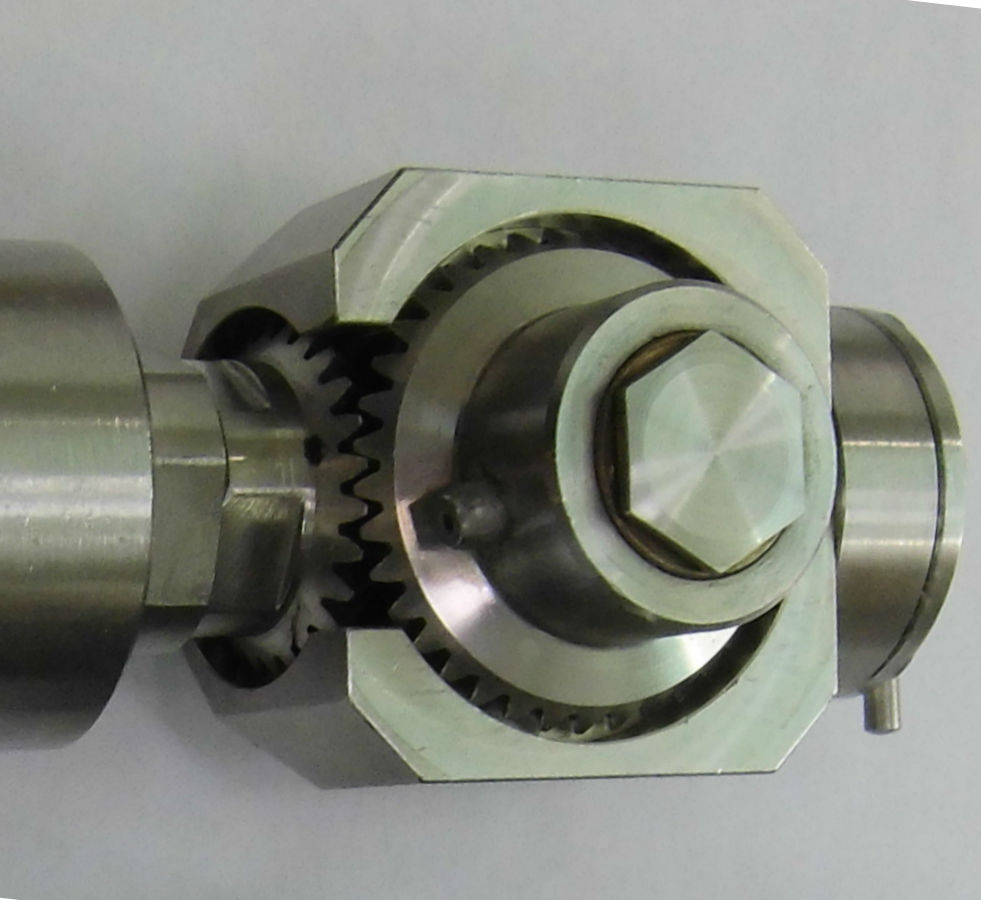

【新製品】TMSA(E)-150型 主仕様
| 型式 | TMSA(E)-150型 |
|---|---|
| 使用圧力 | 0.5～15MPa |
| ﾉｽﾞﾙ口径 | 1～1.5φｍｍ |
| 使用流量 | ～20L/min |
| 有効飛距離 | 3～6ｍ（TBD） |
| 本体回転数 | 5～10rpm |
| サイクルタイム | 約4～7min (TBD） |
| 駆動方式 | エアモータ |
| 主要材質 | SUS304 カーボン/テフロン |
| 表面処理 | オプション：バフ研磨（＃300） |
| 使用温度（最大） | 60℃ |
| 重量 | 12ｋｇ（全長 600mmのとき(TBD)） |

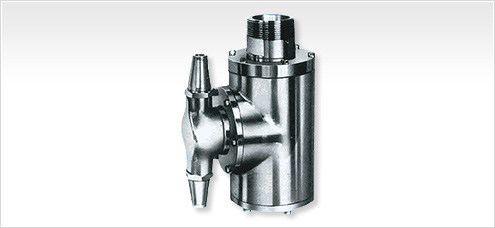

TM-13型 主仕様
| 型式 | TM-13L型 | TM-13H型 |
|---|---|---|
| 使用圧力 | 2.0～10MPa | 11～20MPa |
| ノズル口径 | 2.0～2.7φｍｍ | 1.4～2.4φｍｍ |
| 使用流量 | 25～100L/min | 32～115L/min |
| 本体回転数 | 4～6ｒｐｍ | 5～8ｒｐｍ |
| 回転比（本体/ノズル） | 約1：1 | |
| サイクルタイム | 5～7.5ｍｉｎ | 4～6ｍｉｎ |
| 駆動方式 | ペルトン型タービン | |
| 主要材質 | ＳＵＳ304 | |
| 表面処理 | 外面バフ研磨 | |
| 耐熱性 | 60℃ | |
| 取合寸法 | Ｒｃ1/2 | |
| 重量 | 4ｋｇ | |

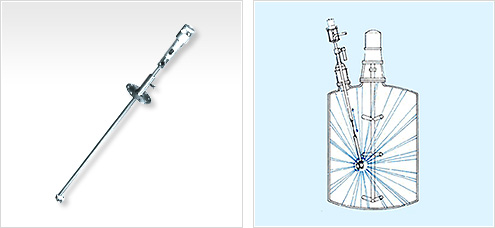

THA-300型 主仕様
| 型式 | ＴＨＡ-300型 |
|---|---|
| 使用圧力 | 0.1～30ＭＰa |
| 使用流量 | 10～86L/min |
| 本体回転数 | 5～10rpm |
| 回転比（本体/ノズル） | 約1：1 |
| サイクルタイム | 4～7min |
| 駆動方式 | エアモーター |
| エア使用量 | 圧力0.2～0.4MPa 流量80～200L/min |
| 主要材質 | SUS304 テフロン |
| 取合寸法 | Rc1/2 |
| 取合フランジ | JIS10K-80A、3.5Sヘルール等 |
| 重量 | 12ｋｇ（全長600ｍｍの時） |

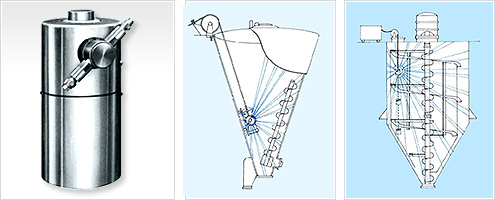

クリーンジェット
特長
- クリーンジェット槽内挿入部には、オイル（潤滑油）を使用していませんので、漏油がなく、安心してご利用いただけます。
- 軽量化、小型化に成功しましたので、狭い口径より出入り可能となり、作業性が飛躍的に増加しました。
- 主材料にステンレス及び高分子樹脂を使用していますので、洗剤の使用範囲が拡大されました。
- 高所及び狭い場所での作業向きに、多様な昇降装置を取り揃えています。
用途
- 食品（醸造タンク、蒸留釜、貯槽、食料タンク等）
- ケミカル（反応器、貯槽等）
- 他、紡績、石油、船舶、製鉄、原子力
TC-10型 主仕様
| 型式 | TC-10 |
|---|---|
| 使用圧力 | 0.3～0.8MPa |
| ﾉｽﾞﾙ口径（ﾉｽﾞﾙ個数） | 7～10φｍｍ（2個） |
| 使用流量 | 140～380L/min |
| 有効飛距離 | 2.5～9ｍ |
| 洗浄範囲 | 360° |
| 本体回転数 | 3～6rpm |
| 回転比 | 約1：1 |
| サイクルタイム | 13～17min |
| 駆動方式 | 軸流ﾀｰﾋﾞﾝ |
| 主要材質 | SC13 SUS304 テフロン |
| 表面処理 | バフ研磨（＃300） |
| 使用温度（最大） | 作動時80℃ 停止時120℃ |
| 耐薬品性（常温） | 苛性ソーダ 3％以内 塩素 3％以内 |
| 取合寸法 | R2 |
| 重量 | 約11kg |
| 外径寸法 | 長さ110×幅165×高さ245ｍｍ |
TC-X型 主仕様
| 型式 | TC-X型 |
|---|---|
| 使用圧力 | 0.3～0.8MPa |
| ﾉｽﾞﾙ口径 | 7～9φｍｍ（標準8φｍｍ） |
| 使用流量 | 100～245L/min |
| 有効飛距離 | 2.5～8ｍ |
| 本体回転数 | 2～3rpm |
| サイクルタイム | 約14～35min |
| 駆動方式 | 軸流タービン |
| 主要材質 | SUS304 カーボン/テフロン |
| 表面処理 | オプション：バフ研磨（＃300） |
| 使用温度（最大） | 60℃（耐熱80℃） |
| 耐薬品性（常温） | 苛性ソーダ：3％以内 塩素：3％以内 |
| 取合寸法 | Rc1 1/2(40A) |
| 重量 | 4ｋｇ |
TC-X Y型 主仕様
| 型式 | TC-X Y型 |
|---|---|
| 使用圧力 | 0.3～0.8MPa |
| ﾉｽﾞﾙ口径 | 7φｍｍ |
| 使用流量 | 110～175L/min |
| 有効飛距離 | 3ｍ |
| 本体回転数 | (2-3)～5rpm 特型 |
| サイクルタイム | 約14～35min |
| 駆動方式 | 軸流タービン |
| 主要材質 | SUS304 カーボン/テフロン |
| 表面処理 | オプション：バフ研磨（＃300） |
| 使用温度（最大） | 60℃（耐熱80℃） |
| 耐薬品性（常温） | 苛性ソーダ：3％以内 塩素：3％以内 |
| 取合寸法 | Rc1 1/2(40A) |
| 重量 | 4ｋｇ |
